Tutorial Solidwork: Membuat braket (Part-1)

Sabtu, 20 April 2013 | 2komentar

Tutorial solidworks kali ini adalah bikin part sederhana, yaitu braket. Braket yang akan dibikin bentuknya nanti kurang lebih kayak gini, masbro, mbaksist :











1. Pilih plane (misal : front plane) kemudian sketch
2. Pilih elips (straight slot)
3. Gambar elipsnya di sembarang tempat

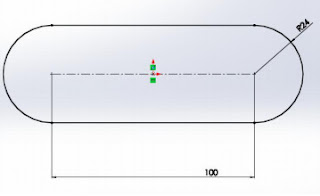

 4. Tentukan ukurannya






5. Klik garis dan titik origin





 6. Klik kanan di sembarang tempat dan ketika muncul kotak dialog, pilih midpoint untuk menempatkan elips tepat di tengah origin

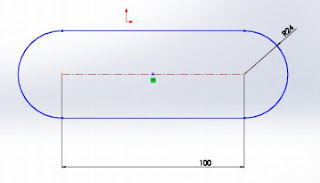

Hasilnya seperti ini

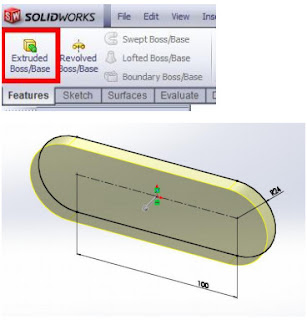

7. Lakukan boss-extrude

8. Klik kanan pada permukaan part, kemudian pilih sketch

9. Pilih center rectangle

10. Gambar perseginya dimulai dari titik origin, maka sisi-sisi persegi akan mengikuti tarikan tangan kita

11. Klik garis sisi persegi, klik tepian dari part, kemudian klik kanan di sembarang tempat lalu setelah muncuk kotak dialog pilih colinear

 Maka hasilnya persegi akan mengikuti edge, seperti berikut :


12. Tentukan lebarnya

13. Lakukan boss-extrude

14. Pilih reference geometri – plane





15. Klik kiri bagian permukaan kiri part














16. Dan kanannya – tekan enter, maka akan terbentuk plane tepat di tengah – tengah part

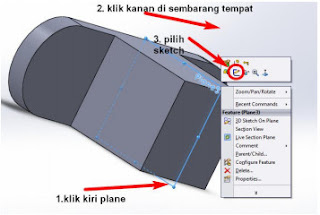

17. Klik kiri plane nya, klik kana di sembarang tempat – kemudian pilih sketch

18. Klik kanan pada permukaan part – kemudian pilih convert entities, maka akan terbentuk persegi di plane tadi

19. Tekan ctrl+3, kemudian gambarlah garis seperti berikut :

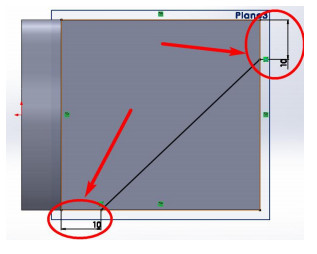

20. Tentukan dimensi pada bagian antar titik, seperti gambar berikut, misalkan : 10 mm

21. Lakukan extrude cut dengan klik pada bagian bidang berbentuk segitiga di plane tersebut.

22. Pilih Mid Plane, maka extrude cut akan berpindah ke bagian tengah-tengah

23. Kemudian aturlah lebar extrude cut nya, misalkan 30 mm

Dan inilah hasilnya.
24. Klik kanan pada plane – visibility = no, maka plane akan hilang


 Dan inilah hasilnya .

Bersambung ke :
Tutorial Solidworks : Membuat Braket (Part-2 Habis)

Berikutnya pembuatan lubang, pemberian radius,  menentukan jenis material dan mengetahui massa dan volumenya.
Ini versi pdf nya kalo mau disedot
Sekian, semoga bermanfaat, wassalamu'alaikum...
