Namun braket tersebut masih belum dapat diproses pemesinan
karena masih belum memiliki lubang baut maupun radius. Selain itu belum
ditentukan jenis material yang digunakan. Oleh karenanya braket masih belum
bisa dipakai.
Tutorial kali ini akan membahas tentang pembuatan lubang, fillet dan penentuan jenis material pada
braket tersebut. Yuk cekidot...

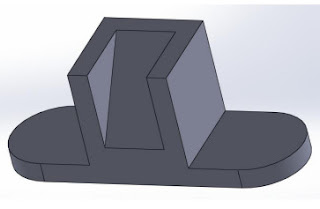

Bagian – bagian yang akan diberi lubang ada 4, seperti
gambar berikut. Terdiri dari bidang A, B, C dan D.

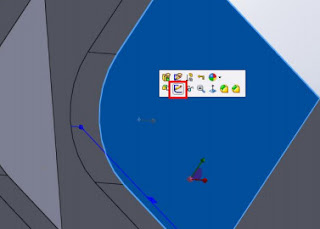

Klik kiri pada bidang A, kemudian sketch.
Pilih point.

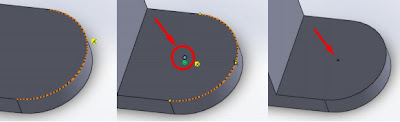

Arahkan kursor pada edge
lengkungan pada bidang A, sampai muncul garis lengkung putus-putus berwarna orange (grip snap). Maka titik tengah akan muncul. Pada saat itu gambarlah point tadi pada titik tengah tersebut. Point tersebut berfungsi untuk titik
referensi pembuatan lubang.
Lakukan hal yang sama dengan bidang D.
Exit sketch dan selanjutnya berikan radius pada bagian B &
C.
Klik fillet.
Misal ukuran fillet
adalah 20 mm, pastikan full preiew
dan tangent propagation aktif,
kemudian klik kiri edge pada bidang B
& C, maka akan terlihat seperti gambar berikut, kemudian tekan centang.
Selanjutnya membuat point
pada bidang B untuk titik referensi pembuatan lubang. Bidang C tidak perlu
dibuat point karena lubang dapat
dibuat menembus Bidang C melalui bidang
B.
Klik point.
Arahkan kursor pada edge
lengkungan bidang B seperti pada bidang A sebelumnya, kemudian gambarlah point tepat pada titik tengah yang
muncul, kemudian exit sketch.

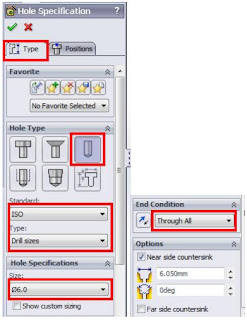

Selanjutnya pilih hole wizard.
Misal lubang yang akan dibuat untuk bidang A,B,C,D adalah
lubang tanpa ulir dengan diameter 6 mm. Dan kedalaman tembus (through all). Maka isikanlah parameter hole
specification pada type seperti gambar berikut.

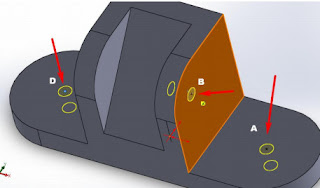

Pada tab position, klik 3D sketch.
Kemudian arahkan kursor pada point – point yang telah dibuat pada bidang A,B dan D sebelumnya
Dan lubang telah dibentuk

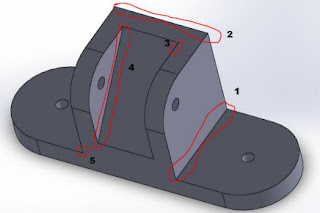

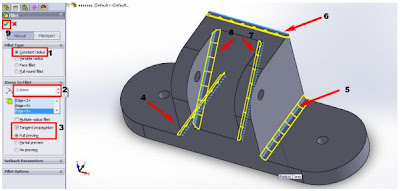

Selanjutnya pemberian radius. Misal ada 5 edge yang akan diberi radius. Besar
radius misal 3 mm.
Klik fillet.
Selanjutnya masukkan nilai radius dan klik 5 bagian edge yang akan diberi radius tersebut.
Lebih jelas dapat meilhat gambar berikut.

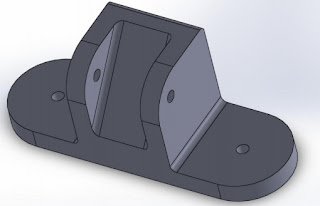

Dan braket telah memiliki lubang dan radius.
Selanjutnya menentukan jenis material. Misalkan material
yang akan digunakan adalah AISI 1020 Steel
yang memiliki spesifikasi sebagai berikut :
Elastic Modulus : 2e+011 N/m^2
Poissons Ratio :
0.29
Shear Modulus : 7.7e+010
N/m^2
Density :
7900 kg/m^3
Tensile Strength : 420507000 N/m^2
Compressive Strength
in X : N/A
Yield Strength : 351571000
N/m^2
Thermal Expansion
Coefficient : 1.5e-005/K
Thermal Conductivity : 47 W/(m·K)
Specific Heat :
420 J/(kg·K)
Material Damping Ratio : N/A
Klik kanan pada material
> edit material.
Pilih AISI 1020 Steel > apply > close.

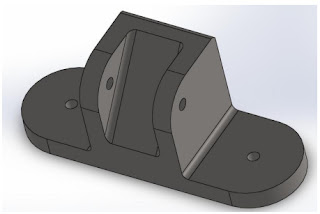

Maka tampilan braket akan berubah warna, seperti logam.
Dengan demikian braket sudah dapat diproses manufaktur
seperti CNC atau metal mold. Karena
sudah memiliki informasi geometri seperti : massa, volume maupun luasan
penampang di mana itu diperlukan sebagai referensi bagi proses manufaktur
tersebut.
Untuk mengetahui massa, volume maupun informasi geometri
lain pada braket tersebut, klik kanan pada tab feature > centang evaluate.

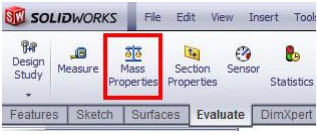

Setelah tab evaluate
muncul, klik mass properties.
Maka akan tampak seluruh informasi geometri yang diperlukan
dalam proses manufaktur.
Dengan demikian braket siap diproses manufaktur.
